單相電能表(又稱單相有功電能表),應用于有功電度量計量:計量準確,模塊化小體積,可以輕松安裝在各類終端配電箱內。

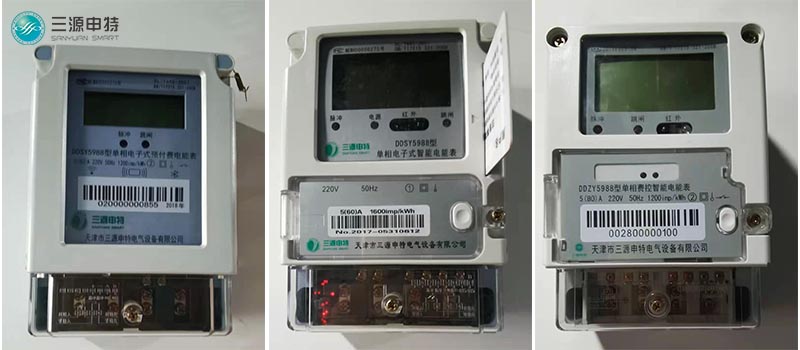

圖1:申特單相電表實物上墻圖
導軌式安裝、底部接線,與微型斷路器配合。直觀易讀機械式顯示,降低意外停電丟失數據的風險,無需外部工作電源,工作溫度范圍寬。
申特?fù)碛卸喾N型號的智能單相電表,預付費單相電表,申特電表廣泛用于天津大中型商城、醫院、住宅等領域,遠程預付費表計-DDSF5988與遠程預付費表計-DDSY5988深受客戶喜愛。
1、表計遠程抄表功能;2、管理、統計、分析功能;3、系統監測及安全管理功能;4、自動遠程開關閥門控制功能;5、數據處理及數據接口功能;6、收費繳費及查詢功能;7、通知告知功能。
四、單相電表常用接線示意圖

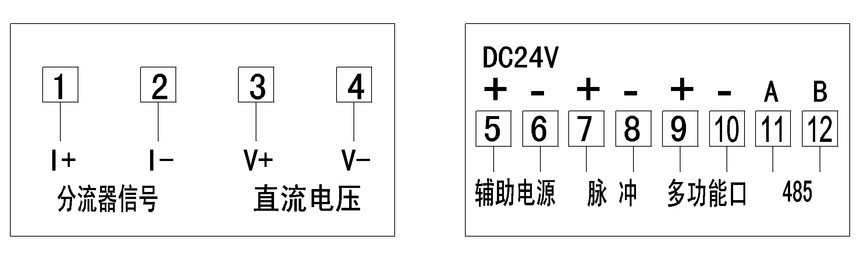

圖2:單相電表接線示意圖
圖3:單相電表接線示意圖
電能計量功能:可計量有功、正向有功、反向有功等電能;
分時計量功能:可分時計量、峰、平、谷各時段電量,時段、費率設置。
閥控功 能:內置繼電器,可遠程跳閘、合閘、及自動拉合閘。
通 訊 接 口:RS-485通訊接口,li/T645多個電表可共用一個RS-485轉電力載波通訊規約模塊。
電 流 規 格:5(40)A ; 10(60)A ; 20(80)A ;30(100)A。

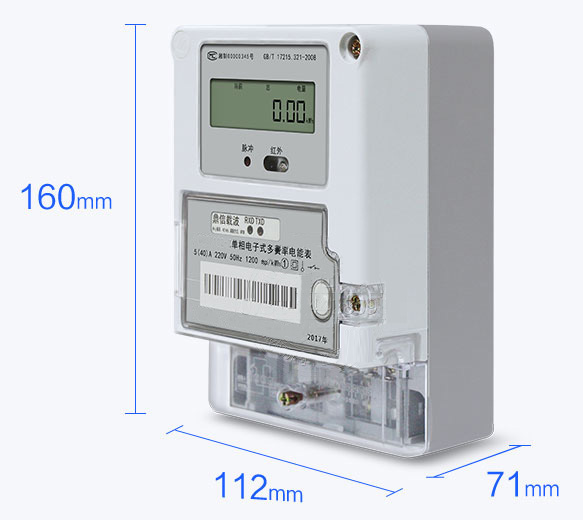

產 品 尺 寸:長×寬×厚:160mm×112mm×71mm。
圖4:遠程預付費表計-DDSF5988-單項有功電表
電能計量功能:可計量有功、正向有功、反向有功等電能
分時計量功能:可分時計量、峰、平、谷各時段電量,時段、費率設置。
閥控功能:內置繼電器,可遠程跳閘、合閘、及自動拉合閘。
通訊接口:RS-485通訊接口,DL/T645多個電表可共用一個RS-485轉電力載波通訊規約模塊。
電流規格:5(40)A;10(60)A;20(80)A;30(100)A。

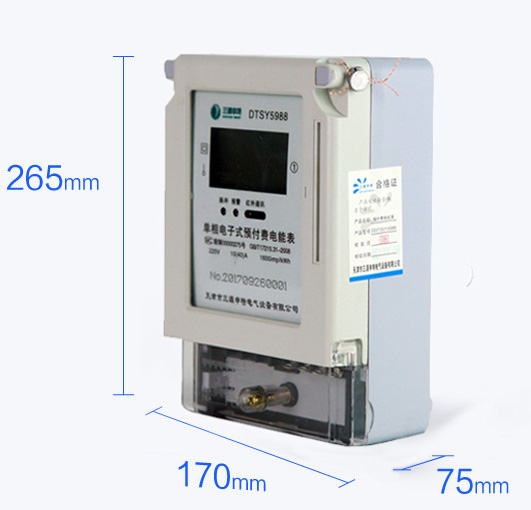

產品尺寸:長×寬×厚:265mm×170mm×75mm。
圖5:遠程預付費表計-DDSY5988-單項有功電表

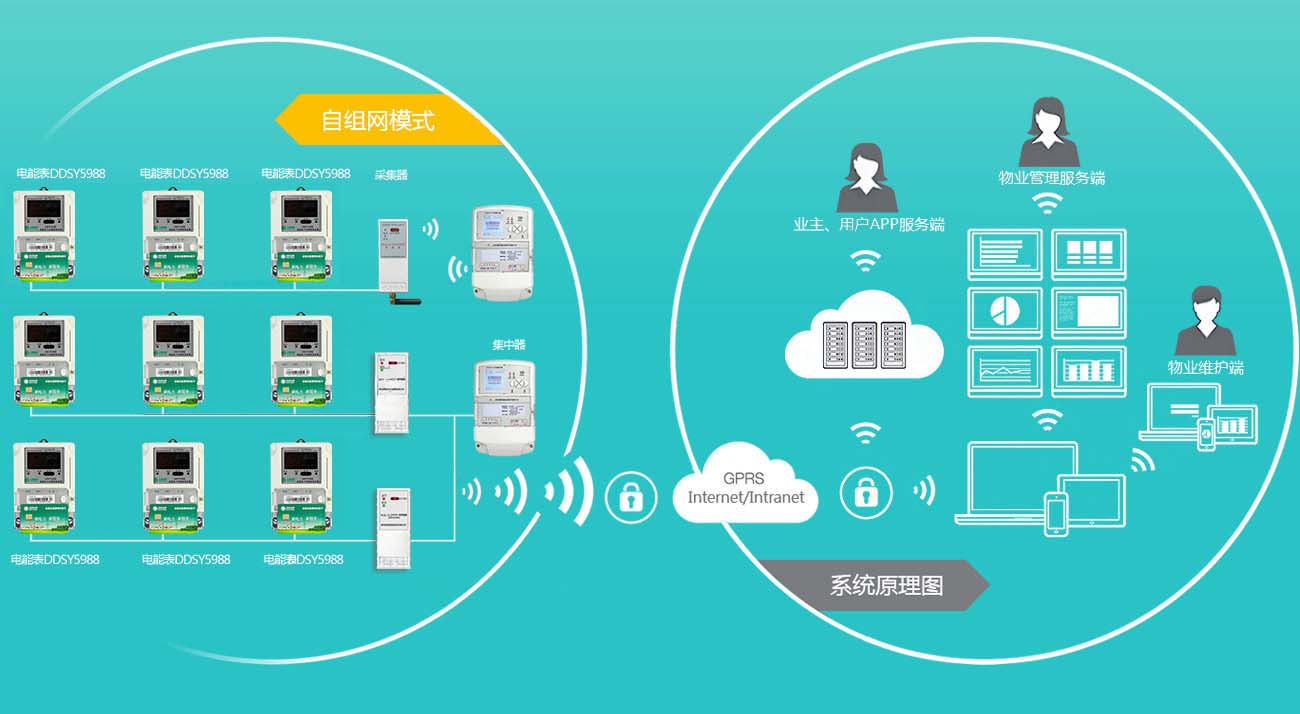

圖6:申特單項有功電表(遠程預付費表計)組網示意圖
